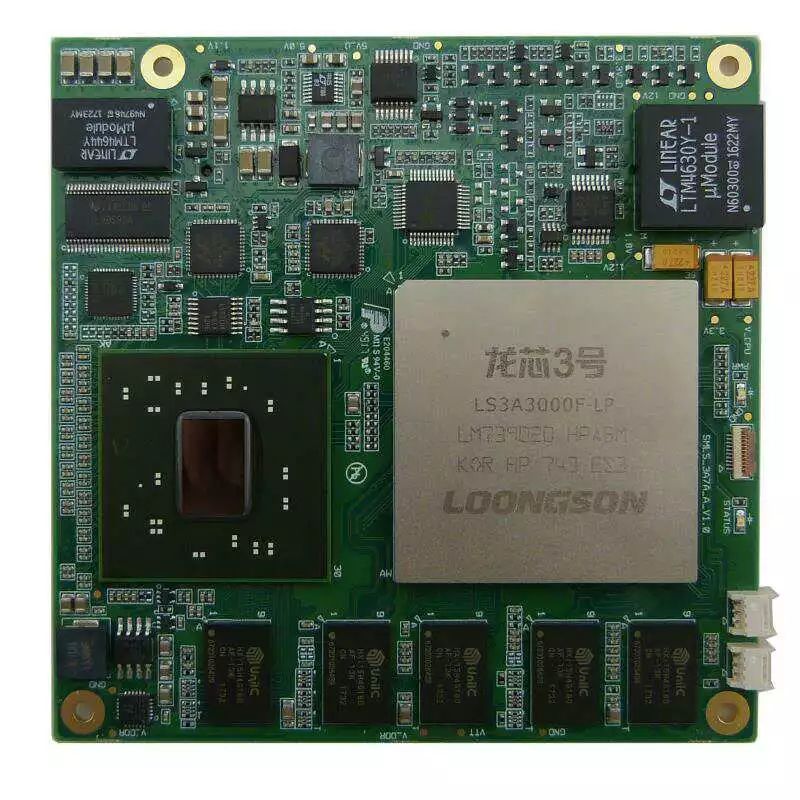

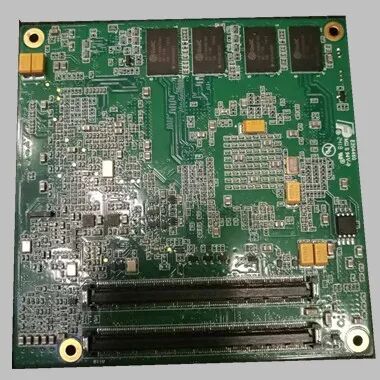

国产龙芯Com Express Type6模块COM-3A3000

龙芯COM-3A3000模块，参照PICMGCOMExpress Module Base Specification Reversion2.0 Type6规范进行设计，模块尺寸为95mm*95mm。本模块CPU采用龙LS3A系列四核处理器，主频0.8G--1.4GHz；标配板载4GBDDR3内存，最大8GB；搭配龙芯自主研发7A1000桥片，支持32路PCI-E、6路USB、3路SATA等I/O扩展；支持2路RGMII，通过PHY实现2路千兆网口；支持VGA、LVDS双路显示。

模块采用全表贴化设计，具有稳定、安全、可靠、实用性强等特点，可广泛应用于国防、政府、科研、医疗、数控、通讯、交通等领域。

• 紧凑型95x95mmCOM Express 模块；

• 处理器：龙芯3A3000/3A2000/3A1000四核处理器，主频0.8--1.4GMHz；

• 桥片：龙芯7A1000；

• 板载双通道DDR3内存，容量4-8GB；

• PCI-E：1路PCI-E2.0x8，5路PCI-E2.0x4，4路PCI-E2.0x1；

• 网络：板载2路千兆网络接口；

• PCI-E接口：兼容PCI-E2.0规范，5路PCI-Ex1接口，可配置为1路PCI-Ex4                            和  1路x1；

• SATA接口：3个SATA接口，支持SATA1.5Gbps和SATAII3Gbps传输；

• USB接口：5个USB2.0接口；

• 显示：VGA*1、LVDS*1。

•


•

•


•

项目                       描述

处理器平台             CPU             龙芯3A3000   4核处理器，主频1.4GHz

                               桥片              龙芯7A1000

                               内存              板载DDR3  4GB，可选8GB

                               FLASH         16MB SPI FLASH

   接  口                   PCI-E           1路PCI-E2.0x8，5路PCI-E2.0x4，4路PCI-E2.0x1

                               USB              6路USB2.0

                               SATA             3路SATA2.0

                               网口              2路10/100/1000Mbit Ethernet

                              Audio             HDA

                               显示              VGA  LVDS

                              LVDS            1路LPC

                              UART             2路UART

                               I2C                I2C（SMBUS）

                               SPI               1路SPI

                              GPIO             4路GPI，4路GPO

   供  电                供电电压          3.0VRTC、5VStandbyand、12VPrimary

                              功 耗               TDP

   尺  寸                Dimension       95x95mm

                            Pin-outType     COM ExpressBaseReversion2.0 Pin-out Type6

 环境适应性           工作               0℃～+45℃,5～95%RH，不凝结

                                                    可选 -40℃～+65℃，5～95%RH，不凝结

                              存储              -40℃～+85℃,5～95%RH，不凝结
