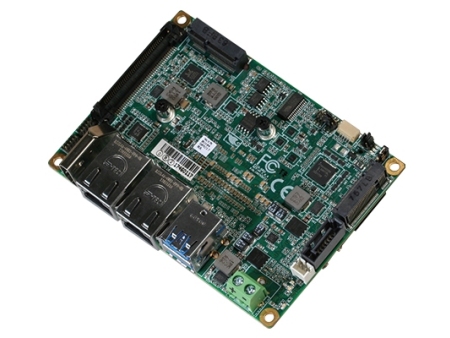

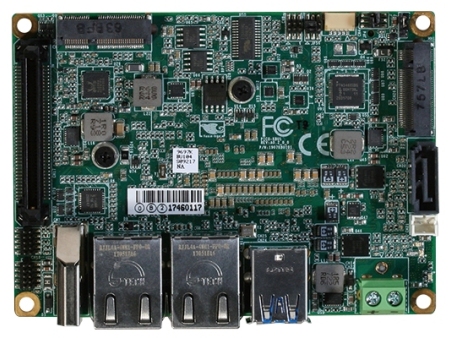

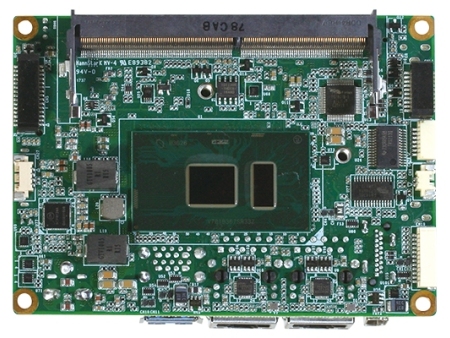

PICO-KBU4搭载第7代英特尔®酷睿™ i7/i5/i3/赛扬® U处理器系统芯片

联系人：	王经理
手机：	13892824344
电话：	029-88445403
电话：	029-87850235
QQ：	2549864800
QQ：	378659208
邮箱：	rtop_wn@163.com
地址：	西安市莲湖区汉城壹号B区2-2-1902室
	留言咨询更多信息立刻购买
分享：

下一条： 2.5寸主板，PICO-APL3 板贴内存EMMC存储N4200/ N3350 处理器

摘要

PICO-KBU4专为IIOT机器视觉市场量身定制的敏捷灵活型PICO-KBU4是一款手掌大小的单板计算机，其提供可定制的BIO接口，并提供2个局域网端口的扩展连接能力，超出目前市场所提供产品的能力。PICO-KBU4具有坚固的弹性，可在0°C〜60°C的温度范围内工作，且该功能可通过焊接端CPU进一步优化，从而实现限度的气流循环和温度控制。这款高度动态的微型PC专为小型紧凑空间的应用而设计，降低了客户的成本、减少了所需的空间。

KBU4体积小、可扩展，可应用于监控和云解决方案等自动感应应用。

可堆叠的PICO-KBU4***多提供4个LAN插槽，并附带USB集线器和HDMI扩展选件。

产品介绍

专为IIOT机器视觉市场量身定制的敏捷灵活型PICO-KBU4是一款手掌大小的单板计算机，其提供可定制的BIO接口，并提供2个局域网端口的扩展连接能力，超出目前市场所提供产品的能力。PICO-KBU4具有坚固的弹性，可在0°C?60°C的温度范围内工作，且该功能可通过焊接端CPU进一步优化，从而实现限度的气流循环和温度控制。这款高度动态的微型PC专为小型紧凑空间的应用而设计，降低了客户的成本、减少了所需的空间。

KBU4体积小、可扩展，可应用于监控和云解决方案等自动感应应用。

可堆叠的PICO-KBU4***多提供4个***插槽，并附带USB集线器和HDMI扩展选件。

应用

机器视觉
云网关系统
监视设备
警察车载摄像机系统

功能特点

第7代英特尔®酷睿™ i7/i5/i3/赛扬®处理器系统芯片
DDR4 SODIMM插槽x 1, 支持16 GB
HDMI, LVDS 2CH 显示
USB 3.0 x 2, USB 2.0 x 2, SATAIII x 1
COM1: RS-232; COM2: RS-232/422/485
M.2 B 键(2242) x 1, M.2 E 键(2230) x 1
BIO (可选)

技术规格 [PICO-KBU4]

SYSTEM
FORM FACTOR	Pico-ITX
CPU	7th Generation Intel® Core™ i processor U series, Intel® i7-7600U, i5-7300U, i3-7100U series & Celeron® 3965U (optional)
CPU FREQUENCY	Up to 3.9/2.8 GHz
CHIPSET	7th Generation Intel® Core™ i processor U series, Intel® i7-7600U, i5-7300U, i3-7100U series & Celeron® 3965U (Optional)
MEMORY TYPE	DDR4 1866/2133MHz SODIMM x 1, Max. 16 GB
MAX. MEMORY CAPACITY	Up to 16 GB
BIOS	AMI/SPI
WAKE ON ***	Yes
WATCHDOG TIMER	255 Levels
POWER REQUIREMENT	+12V AT/ATX (default)
POWER SUPPLY TYPE	AT/ATX (default)
POWER CONSUMPTION (TYPICAL)	i7-7600@DDR4 16GB, 12V@2.3A
SYSTEM COOLING	Heat-spreader, heatsink & cooler optional
DIMENSION	3.94" x 2.84" (100mm x 72mm)
GROSS WEIGHT	0,55 lb (0.25 Kg)
OPERATING TEMPERATURE	32?F ~ 140?F (0?C ~ 60?C)
STORAGE TEMPERATURE	-40?F ~ 176?F (-40?C ~ 80?C)
OPERATING HUMIDITY	0% ~ 90% relative humidity, non-condensing
MTBF (HOURS)	—
CERTIFICATION	CE, FCC
DISPLAY
CHIPSET	7th Generation Intel® Core™ i processor U series, Intel® i7-7600U, i5-7300U, i3-7100U series & Celeron® 3965U (Optional)
RESOLUTION	LVDS (18/24-bit 2CH) 1920 x 1200 HDMI 1.4b up to 4096 x 2304 (4K) DDI (BIO)
LCD INTERFACE	18/24-bit 2CH LVDS
I/O
STORAGE/SSD	SATA 6.0Gb/s x 1, M.2 B-key (2242)
ETHERNET	Realtek 8111G Gigabit Ethernet 10/100/1000Base-TX, RJ-45 x 2

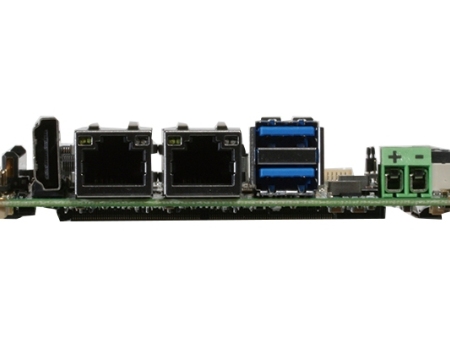

USB PORT	USB 3.0 x 2 Rear I/O, USB 2.0 x 2 Pin header
SERIAL PORT	COM1: RS-232 x 1, COM2: RS-232/422/485 x 1 (Ring/ +5V/ +12V)
AUDIO	Line-out x1
DIO	4-bit (2-in, 2-out)
EXPANSION SLOT	M.2 E-Key (2230), BIO ( optional), I2C x1 or Smbus x 1
SIM	—

订购信息 [PICO-KBU4]

PART NUMBER	PICO-KBU4-A10-0002	PICO-KBU4-A10-0003	PICO-KBU4-A10-0004
CPU	i3-7100U	i5-7300U	i7-7600U
MEMORY	DDR4 Socket	DDR4 Socket	DDR4 Socket
THERMAL	w/o Heatspreader Cooler	w/o Heatspreader Cooler	w/o Heatspreader Cooler
DISPLAY	HDMI x 1 LVDS x 1	HDMI x 1 LVDS x 1	HDMI x 1 LVDS x 1
STORAGE	SATAIII x 1 M.2 2242 (B Key) x 1	SATAIII x 1 M.2 2242 (B Key) x 1	SATAIII x 1 M.2 2242 (B Key) x 1
***	GbE x 2	GbE x 2	GbE x 2
USB	USB 3.0 x 2 (Rear) USB 2.0 x 2 (Internal)	USB 3.0 x 2 (Rear) USB 2.0 x 2 (Internal)	USB 3.0 x 2 (Rear) USB 2.0 x 2 (Internal)
RS-232	1	1	1
RS-232/422/485	1	1	1
EXPANSION SLOT	M.2 2230 (E Key) x 1	M.2 2230 (E Key) x 1 BIO x 1	M.2 2230 (E Key) x 1 BIO x 1
POWER	+12V (AT)	+12V (AT)	+12V (AT)
POWER TEMP	0°C ~ 60°C	0°C ~ 60°C	0°C ~ 60°C
OTHERS	DIO 4 bit BIO (Optional)	DIO 4 bit	DIO 4 bit
