2.5寸主板，PICO-APL3 板贴内存EMMC存储N4200/ N3350 处理器
| 联系人： | 王经理 |
|---|---|
| 手机： | 13892824344 |
| 电话： | 029-88445403 |
| 电话： | 029-87850235 |
| QQ： | 2549864800 |
| QQ： | 378659208 |
| 邮箱： | rtop_wn@163.com |
| 地址： | 西安市莲湖区汉城壹号B区2-2-1902室 |
| 留言咨询 更多信息 立刻购买 | |
| 分享： |
|
摘要
PICO-APL3 PICO-ITX主板，搭载英特尔®奔腾® N4200/ 赛扬® N3350 处理器系统芯片
产品介绍
产品介绍

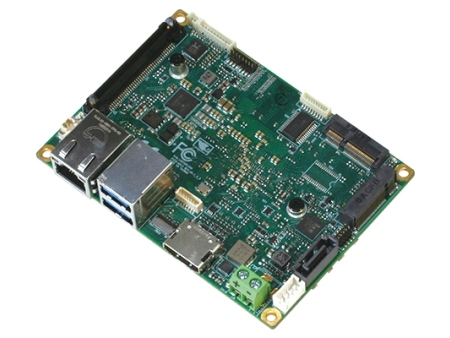

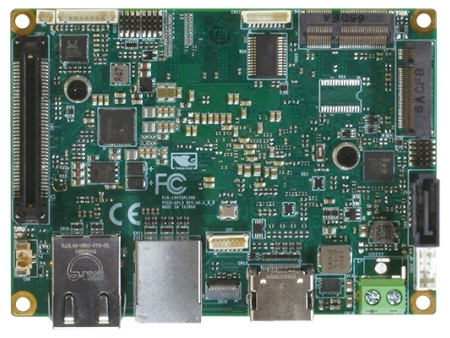

PICO-APL3
PICO-ITX主板，搭载英特尔®奔腾® N4200/ 赛扬® N3350 处理器系统芯片
应用
数字标牌
零售
POS
FinTech
功能特点

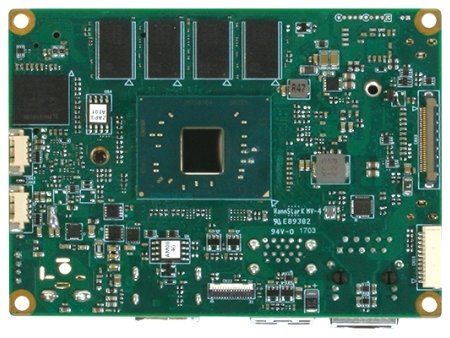

英特尔®凌动™® N4200/ 赛扬®N3350处理器系统芯片
板载DDR3L 2GB 或 4GB
板载存储eMMC 32GB（可选32GB / 64GB / 128GB）
单千兆以太网支持
HDMI, eDP用于显示
BIO保留（可选）

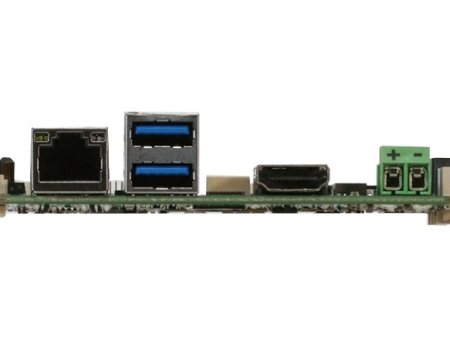

USB 3.0 x 2, USB 2.0 x 2, SATAIII x 1
M.2 B 键(2280) x 1, M.2 E 键(2230) x 1
板载HDA音频支持（线路输入，线路输出，MIC）
MIPI-CSI 2 Lanes x 1适用于2M 相机
MIPI-CSI 4 Lanes x 1适用于8M 相机
技术规格 [PICO-APL3]
SYSTEM FORM FACTOR Pico-ITX CPU Intel® Atom™ Processor SoC CPU FREQUENCY Up to 2.4GHz CHIPSET Intel® Atom™ Processor SoC MEMORY TYPE Onboard DDR3L 2G (Optional to 4G) MAX. MEMORY CAPACITY Up to 4GB BIOS AMI/SPI WAKE ON *** Yes WATCHDOG TIMER 255 Levels POWER REQUIREMENT +12V, AT/ATX POWER SUPPLY TYPE Lockable & phoenix Terminal co-lay POWER CONSUMPTION (TYPICAL) Intel® N4200 processor, DDR3L 4GB, 1.1A@12V SYSTEM COOLING Heat-spreader, heatsink & cooler (Optional) DIMENSION 3.94" x 2.84" (100mm x 72mm) GROSS WEIGHT 0.55 lb (0.25 kg) OPERATING TEMPERATURE 32°F ~ 140°F (0°C ~ 60°C), STORAGE TEMPERATURE -40?F ~ 176?F (-40?C ~ 80?C) OPERATING HUMIDITY 0% ~ 90% relative humidity, non-condensing MTBF (HOURS) 110000 CERTIFICATION CE,FCC DISPLAY CHIPSET Intel® Atom™ Processor SoC RESOLUTION HDMI 1.4b: 3840 x 2160@30Hz
Internal eDP: 4096 x 2160@60Hz (Optional) DDI (Optional from BIO)LCD INTERFACE eDP I/O STORAGE/SSD SATA 6.0Gb/s x 1, 5V/12V Power reserved
M.2 2280 (B Key) x 1
eMMC 16GB (optional to 32GB/64GB/128GB)ETHERNET Realtek 8111G x 1 USB PORT USB 3.0 x 2 Rear IO
USB 2.0 x 2 (Internal, co-use with FAN connector)SERIAL PORT COM1: RS-232 COM2: RS-232 AUDIO ALC269 (Included Amp) DIO 4-bit EXPANSION SLOT M.2 2230 x 1 (E-Key) BIO x 1 (Optional) I2C, Smbus, I2S
MIPI-CSI x 2 Lanes (Optional) MIPI-CSI x 4 Lanes (Optional)SIM — 订购信息 [PICO-APL3]
PART NUMBER PICO-APL3-A10-0001 PICO-APL3-A10-0002 PICO-APL3-A10-0003 CPU Celeron® N3350 (Dual Core) Celeron® N3350 (Dual Core) Pentium® N4200 (Quad Core) MEMORY Onboard
DDR3L
2GBOnboard
DDR3L
4GBOnboard
DDR3L
4GBTHERMAL w/o
Heatspreaderw/o
Heatspreaderw/o
HeatspreaderDISPLAY HDMI x 1 eDP x 1 (Optional) HDMI x 1 eDP x 1 HDMI x 1 eDP x 1 (Optional) STORAGE SATA 3.0 x 1
M.2 2280 (B Key) x 1 eMMC 32GBSATA 3.0 x 1
M.2 2280 (B Key) x 1 eMMC 32GBSATA 3.0 x 1
M.2 2280 (B Key) x 1 eMMC 32GB*** GbE x 1 GbE x 1 GbE x 1 USB USB 3.0 x 2 (Rear) USB 2.0 x 2 (Internal) USB 3.0 x 2 (Rear) USB 2.0 x 2 (Internal) USB 3.0 x 2 (Rear) USB 2.0 x 2 (Internal) RS-232 2 2 2 RS-232/422/485 — — — EXPANSION SLOT M.2 2230 (E Key) x 1 M.2 2230 (E Key) x 1 M.2 2230 (E Key) x 1 POWER +12V (Phoenix Terminal) +12V (Phoenix Terminal) +12V (Phoenix Terminal) TEMP. 0°C ~ 60°C 0°C ~ 60°C 0°C ~ 60°C OTHERS DIO 4 bit
Full Audio with Amp
MIPI-CSI[x2] x 1, [x4] x 1 (Optional) TPM (Optional)
BIO (Optional)DIO 4 bit
Full Audio with Amp
MIPI-CSI[x2] x 1, [x4] x 1 (Optional) TPM (Optional)
BIO (Optional)DIO 4 bit
Full Audio with Amp
MIPI-CSI[x2] x 1, [x4] x 1 (Optional) TPM (Optional)
BIO (Optional)
